John Deere

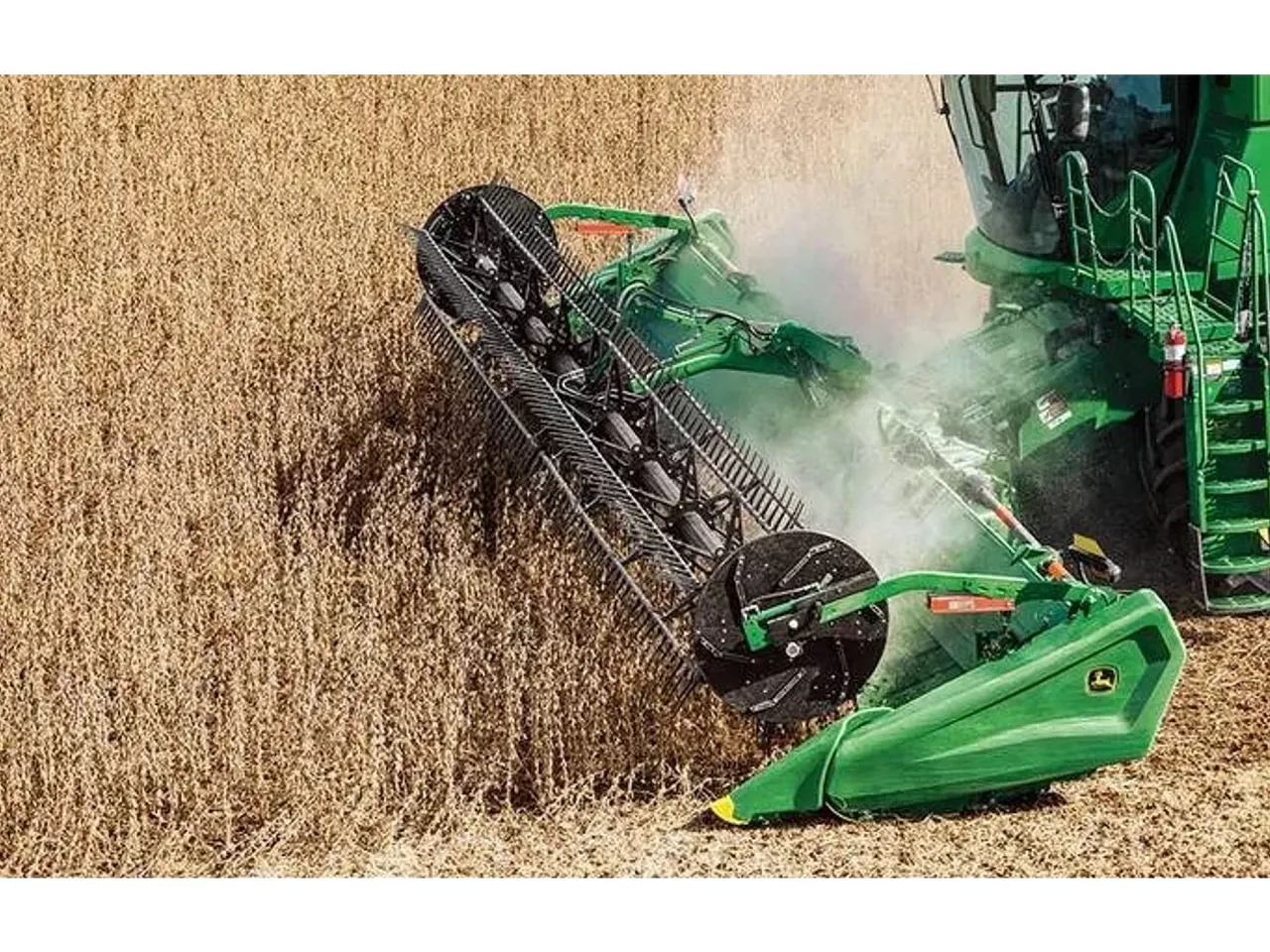

ModelHDF 40 Hinged Frame, Flexible Cutterbar Draper
Headers and Platforms
Optimize harvesting efficiency with the HDF 40 Hinged Frame Draper. Designed for versatile terrain adaptability, it enhances productivity with smooth draping action, reducing grain loss while ensuring robust performance in demanding conditions.
Model / part number: 805BH
Key specifications
- Cutterbar Type
- Straight-line knife drive system
- Cutterbar Length (Metric)
- 12.2 m
- Knife Drive
- Double-cut, dual-drive, shaft-driven cutterbar
- Knife Speed
- X Series Combine: 520 cycles/min; S-Series Combine: 490 cycles/min
Technical specifications
71 specifications
Key Specs12 details
- Cutterbar Type
- Straight-line knife drive system
- Cutterbar Length (Metric)
- 12.2 m
- Cutterbar Length (Imperial)
- 40.0 ft
- Knife Drive
- Double-cut, dual-drive, shaft-driven cutterbar
- Knife Drive (Metric)
- 10.2 cm
- Knife Drive (Imperial)
- 4.0 in.
- Knife Speed
- X Series Combine: 520 cycles/min; S-Series Combine: 490 cycles/min
- Reel Diameter (Metric)
- 106.7 cm
- Reel Diameter (Imperial)
- 42.0 in.
- Speed Control
- Hydraulic rpm
- Operating Speeds Minimum
- 8.0 rpm
- Operating Speeds Maximum
- 70.0 rpm
Platform1 detail
- Type
- Hinged frame flexible cutterbar
Cutterbar9 details
- Cutterbar Type
- Straight-line knife drive system
- Cutterbar Length (Metric)
- 12.2 m
- Cutterbar Length (Imperial)
- 40.0 ft
- Knife Drive
- Double-cut, dual-drive, shaft-driven cutterbar
- Knife Drive (Metric)
- 10.2 cm
- Knife Drive (Imperial)
- 4.0 in.
- Knife Speed
- X Series Combine: 520 cycles/min; S-Series Combine: 490 cycles/min
- Base Skid Shoe Height (Metric)
- 3.8 cm
- Base Skid Shoe Height (Imperial)
- 1.5 in.
Pickup Reel14 details
- Fingers
- Nylon
- Number Of Slats
- 6
- Reel Diameter (Metric)
- 106.7 cm
- Reel Diameter (Imperial)
- 42.0 in.
- Height Control
- Hydraulic
- Speed Control
- Hydraulic rpm
- Reel Lift (Metric)
- 100.6 cm
- Reel Lift (Imperial)
- 39.6 in.
- Reel Fore And Aft (Metric)
- 26.4 cm
- Reel Fore And Aft (Imperial)
- 10.4 in.
- Reel Resume
- Base
- Reel Reverse
- Base
- Operating Speeds Minimum
- 8.0 rpm
- Operating Speeds Maximum
- 70.0 rpm
Draper Belts10 details
- Draper Belt Width Side Belts (Metric)
- 5.1 m
- Draper Belt Width Side Belts (Imperial)
- 16.8 ft
- Draper Belt Width Center Belts (Metric)
- 2.0 m
- Draper Belt Width Center Belts (Imperial)
- 6.6 ft
- Belt Depth (Metric)
- 100.0 cm
- Belt Depth (Imperial)
- 39.8 in.
- Cleat Height (Metric)
- 1.9 cm
- Cleat Height (Imperial)
- 0.75 in.
- Speed Control
- Hydraulic from cab (side belts only)
- Center Belt Reverse
- Base
Feed Drum13 details
- Diameter (Metric)
- 40.6 cm
- Diameter (Imperial)
- 16.0 in.
- Feed Drum Fingers
- Heavy-duty and round with breakaway notch and retainer
- Feed Drum Fingers (Metric)
- 16.0 mm
- Feed Drum Fingers (Imperial)
- 0.625 in.
- Number Of Fingers
- 18
- Auger Finger Platform
- Triple chevron, retracting
- Finger Reach (Metric)
- 15.2 cm
- Finger Reach (Imperial)
- 6.0 in.
- Drum/Auger Reverse
- Base
- Operating Speed, RPM Minimum
- 200.0 rpm
- Operating Speed, RPM Maximum
- 240.0 rpm
- Center Cleanout Door
- Base
Header Height Sensing3 details
- Type
- Electrohydraulic
- Header Height Sensing On The Ground
- Base
- Header Height Sensing Off The Ground
- Base
Top Auger5 details
- Type
- Optional: hydraulic drive
- Type (Other)
- 250-350 rpm
- Fingered Augers
- Optional
- Size (Metric)
- 43.2 cm
- Size (Imperial)
- 17.0 in.
Dimensions4 details
- Platform Length (Metric)
- 13.1 m
- Platform Length (Imperial)
- 42.8 ft
- Overall Operating Depth (Metric)
- 3.2 m
- Overall Operating Depth (Imperial)
- 10.6 ft
