John Deere

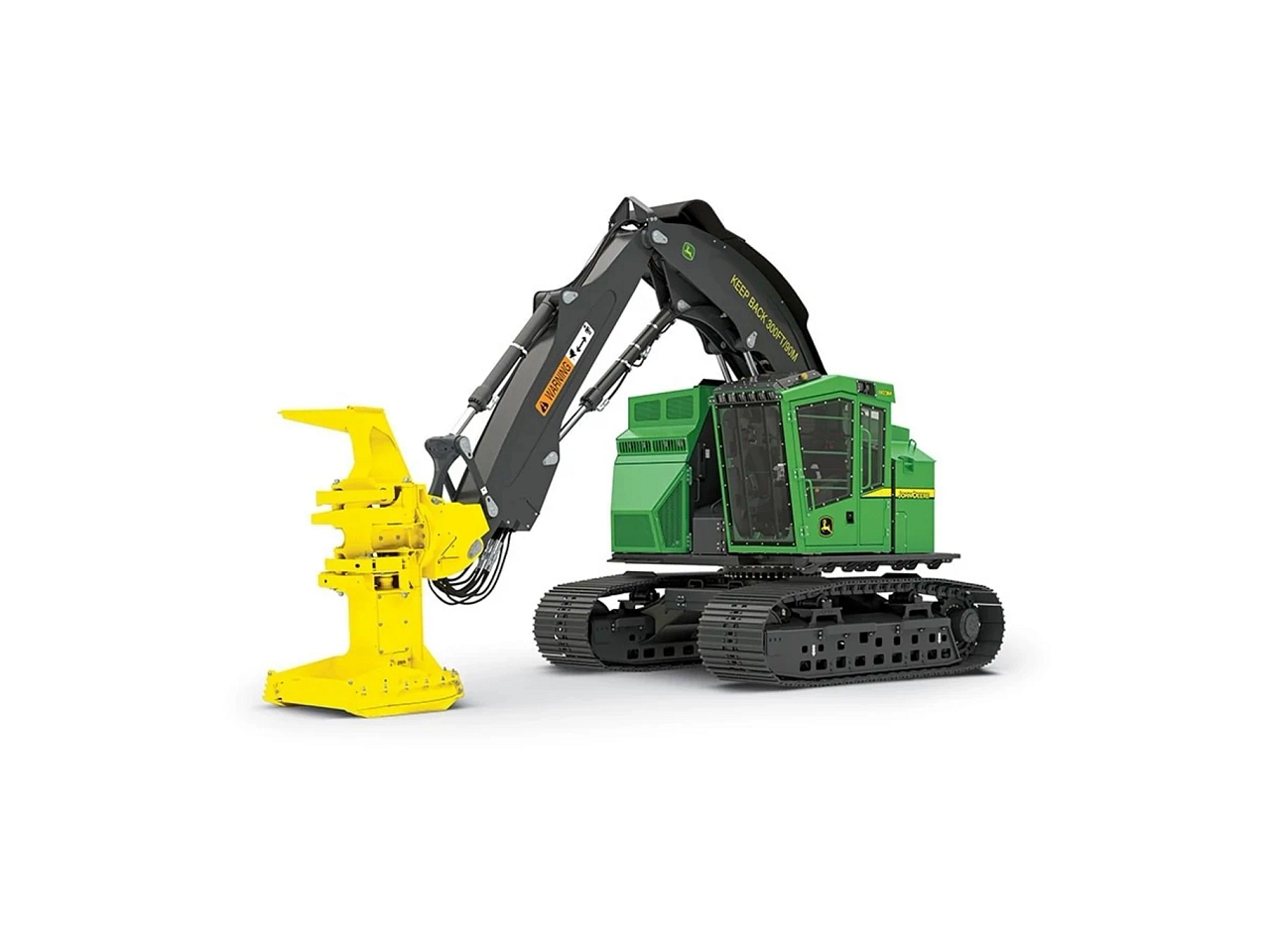

Model803M Tracked Feller Buncher
Tracked Feller Bunchers
Discover the John Deere 803M Track Feller Buncher, designed for efficient harvesting in challenging forestry environments.
Model / part number: 74M0JF
Key specifications
- Manufacturer
- John Deere
- Model
- PowerTech™ Plus 6090PSS
- Displacement (Imperial)
- 549.0 cu in.
- Peak Power (Imperial)
- 300.0 hp
Technical specifications
172 specifications
Key Specs11 details
- Manufacturer
- John Deere
- Model
- PowerTech™ Plus 6090PSS
- Displacement (Imperial)
- 549.0 cu in.
- Displacement (Metric)
- 9.0 L
- Peak Power (Imperial)
- 300.0 hp
- Peak Power (Metric)
- 223.7 kW
- Hydraulics Type
- Closed center, load sense, pressure compensated
- Maximum Reach (To Tip Of Saw Blade) (Imperial)
- 27, 10 ft, in.
- Maximum Reach (To Tip Of Saw Blade) (Metric)
- 8.5 m
- Minimum Reach (To Tip Of Saw Blade) (Imperial)
- 12, 7 ft, in.
- Minimum Reach (To Tip Of Saw Blade) (Metric)
- 3.8 m
Final Tier 4/EU Stage V Engine12 details
- Manufacturer
- John Deere
- Model
- PowerTech™ Plus 6090PSS
- Non road Emission Standards
- EPA Final Tier 4/EU Stage V
- Cylinders
- 6
- Displacement (Imperial)
- 549.0 cu in.
- Displacement (Metric)
- 9.0 L
- Speed Peak Power
- 1900.0 rpm
- Peak Power (Imperial)
- 300.0 hp
- Peak Power (Metric)
- 223.7 kW
- Speed Net Peak Torque
- 1500.0 rpm
- Net Peak Torque (Imperial)
- 937.0 lb-ft
- Net Peak Torque (Metric)
- 1270.6 Nm
Cooling1 detail
- Fan Type
- Suction type, hydraulically driven, variable speed, reversing
Hydraulics23 details
- Hydraulics Type
- Closed center, load sense, pressure compensated
- Standard Travel System Main Pump Type
- Variable-displacement axial piston
- Standard Travel System, Main Pump Maximum Rated Flow (Imperial)
- 141.0 gpm
- Standard Travel System, Main Pump Maximum Rated Flow (Metric)
- 533.7 L/min
- Standard Travel System Continuous Saw Pump Type
- Dedicated variable-displacement axial piston
- Standard Travel System, Continuous Saw Pump Maximum Rated Flow (Imperial)
- 36.0 gpm
- Standard Travel System, Continuous Saw Pump Maximum Rated Flow (Metric)
- 136.3 L/min
- Standard Travel System Attachment Pump Type
- Dedicated variable-displacement axial piston
- Standard Travel System, Attachment Pump Maximum Rated Flow (Imperial)
- 36.0 gpm
- Standard Travel System, Attachment Pump Maximum Rated Flow (Metric)
- 136.3 L/min
- Dedicated Travel System Main Pump Type
- Variable-displacement axial piston
- Dedicated Travel System, Main Pump Maximum Rated Flow (Imperial)
- 131.0 gpm
- Dedicated Travel System, Main Pump Maximum Rated Flow (Metric)
- 495.9 L/min
- Dedicated Travel System Travel Pump Type
- Dedicated variable-displacement axial piston
- Dedicated Travel System, Travel Pump Maximum Rated Flow (x2) (Imperial)
- 50.0 gpm
- Dedicated Travel System, Travel Pump Maximum Rated Flow (x2) (Metric)
- 189.3 L/min
- Dedicated Travel System Continuous Saw Pump Type
- Dedicated variable-displacement axial piston
- Dedicated Travel System, Continuous Saw Pump Maximum Rated Flow (Imperial)
- 36.0 gpm
- Dedicated Travel System, Continuous Saw Pump Maximum Rated Flow (Metric)
- 136.3 L/min
- Dedicated Travel System Attachment Pump Type
- Dedicated variable-displacement axial piston
- Dedicated Travel System, Attachment Pump Maximum Rated Flow (Imperial)
- 36.0 gpm
- Dedicated Travel System, Attachment Pump Maximum Rated Flow (Metric)
- 136.3 L/min
- Oil Filtration
- 2 main return filters, 10-micron return with bypass, 1 case-drain strainer, 25 micron
Final Tier 4/EU Stage V Electrical6 details
- Total Voltage
- 24.0 V
- Voltage Per Battery
- 12.0 V
- Number Of Batteries
- 2
- Alternator Rating
- 200.0 amp
- Work Lights
- LED (12)
- Service Lights
- LED (2)
Final Tier 4/EU Stage V Undercarriage19 details
- Type
- Integral track guides, thick high-abrasion-resistant material, ramp angles, hydraulic track adjustment
- Size
- U6 Extreme Duty (EXD)
- Track Chain (Imperial)
- 8.0 in.
- Track Chain (Metric)
- 203.2 mm
- Number Of Track Links (Per Side)
- 47
- Lower Rollers (Per Side)
- 9
- Carrier Slides/Rollers (Per Side)
- 2
- Travel Speed High, Standard Travel, Forward And Reverse (Imperial)
- 2.9 mph
- Travel Speed High, Standard Travel, Forward And Reverse (Metric)
- 4.7 km/h
- Travel Speed Low, Standard Travel, Forward And Reverse (Imperial)
- 1.6 mph
- Travel Speed Low, Standard Travel, Forward And Reverse (Metric)
- 2.6 km/h
- Travel Speed High, Dedicated Travel, Forward And Reverse (Imperial)
- 2.9 mph
- Travel Speed High, Dedicated Travel, Forward And Reverse (Metric)
- 4.7 km/h
- Travel Speed Low, Dedicated Travel, Forward And Reverse (Imperial)
- 1.6 mph
- Travel Speed Low, Dedicated Travel, Forward And Reverse (Metric)
- 2.6 km/h
- Tractive Effort, Standard Travel (Imperial)
- 54224.0 lbf
- Tractive Effort, Standard Travel (Metric)
- 241.2 kN
- Tractive Effort, Dedicated Travel (Imperial)
- 50470.0 lbf
- Tractive Effort, Dedicated Travel (Metric)
- 224.5 kN
Rotating Upper4 details
- Swing Speed Maximum, Standard Swing System
- 7.0 rpm
- Swing Torque, Standard Swing System (Imperial)
- 73756.0 lb-ft
- Swing Torque, Standard Swing System (Metric)
- 99999.7 Nm
- Swing Brake
- Sealed wet multi-disc, manually applied/released
Final Tier 4/EU Stage V Refill Capacities4 details
- Fuel Tank (Imperial)
- 228.9 gal.
- Fuel Tank (Metric)
- 866.48 L
- Diesel Exhaust Fluid (DEF) (Imperial)
- 8.9 gal.
- Diesel Exhaust Fluid (DEF) (Metric)
- 33.69 L
Final Tier 4/EU Stage V Ground Pressure13 details
- Travel Performance And Rating
- SAE J1309
- Conditions For Measuring Ground Pressure
- Includes standard equipment, medium counterweight, half-full fuel tank, and all fluids, less attachment
- Undercarriage Size
- U6 EXD
- 24 in. Double Grouser
- 9.0 psi
- 610 mm Double Grouser
- 62.05 kPa
- 30 in. Double Grouser
- 7.9 psi
- 762 mm Double Grouser
- 54.47 kPa
- 24 in. Single Grouser
- 9.0 psi
- 610 mm Single Grouser
- 62.05 kPa
- 28 in. Single Grouser
- 7.8 psi
- 711 mm Single Grouser
- 53.78 kPa
- 36 in. Triple Grouser (Soft Terrain Only)
- 6.4 psi
- 914 mm Triple Grouser (Soft Terrain Only)
- 44.13 kPa
Final Tier 4/EU Stage V Operating Weight4 details
- Conditions For Measuring Operating Weight
- Includes standard equipment, 610-mm (24 in.) single-grouser tracks, standard counterweight, half-full fuel tank, and all fluids, less attachment
- Undercarriage Size
- U6 EXD
- Approximate Weight Of Base Machine (Imperial)
- 64610.0 lb.
- Approximate Weight Of Base Machine (Metric)
- 29306.58 kg
6.10-m (20-ft) Boom Performance11 details
- Maximum Reach (To Tip Of Saw Blade) (Imperial)
- 25, 10 ft, in.
- Maximum Reach (To Tip Of Saw Blade) (Metric)
- 7.87 m
- Minimum Reach (To Tip Of Saw Blade) (Imperial)
- 12, 10 ft, in.
- Minimum Reach (To Tip Of Saw Blade) (Metric)
- 3.9 m
- Cutting Swath (Imperial)
- 13, 0 ft, in.
- Cutting Swath (Metric)
- 3.96 m
- Lift Option(s)
- Rapid Cycle System (RCS)
- Lift Capacity, Bare Pin At 20 ft Full Reach
- 10650.0 lb.
- Lift Capacity, Bare Pin At 6.1 m Full Reach
- 4830.8 kg
- Lift Capacity, Bare Pin At 15 ft
- 17290.0 lb.
- Lift Capacity, Bare Pin At 4.6 m
- 7842.6 kg
6.71-m (22-ft) Boom Performance13 details
- Maximum Reach (To Tip Of Saw Blade) (Imperial)
- 27, 10 ft, in.
- Maximum Reach (To Tip Of Saw Blade) (Metric)
- 8.5 m
- Minimum Reach (To Tip Of Saw Blade) (Imperial)
- 12, 7 ft, in.
- Minimum Reach (To Tip Of Saw Blade) (Metric)
- 3.8 m
- Cutting Swath (Imperial)
- 15, 3 ft, in.
- Cutting Swath (Metric)
- 4.6 m
- Lift Option(s)
- Rapid Cycle System (RCS)
- Lift Capacity, Bare Pin At Full Reach (Imperial)
- 9700.0 lb.
- Lift Capacity, Bare Pin At Full Reach (Metric)
- 4400.0 kg
- Lift Capacity, Bare Pin At 20 ft
- 12170.0 lb.
- Lift Capacity, Bare Pin At 6.1 m
- 5520.2 kg
- Lift Capacity, Bare Pin At 15 ft
- 17620.0 lb.
- Lift Capacity, Bare Pin At 4.6 m
- 7992.3 kg
Machine Dimensions51 details
- Standard Undercarriage Type
- U6 EXD
- Boom Size Used For Measuring Dimensions (Imperial)
- 22.0 ft
- Boom Size Used For Measuring Dimensions (Metric)
- 6.7 m
- Overall Height, Top Of Cab With Flat Skylight (Imperial)
- 11, 3 ft, in.
- Overall Height, Top Of Cab With Flat Skylight (Metric)
- 3.4 m
- Overall Height, Top Of Cab With Peaked Skylight (Imperial)
- 12, 0 ft, in.
- Overall Height, Top Of Cab With Peaked Skylight (Metric)
- 3.7 m
- Overall Height, Top Of Boom, Extended, Attachment Vertical (Imperial)
- 12, 9 ft, in.
- Overall Height, Top Of Boom, Extended, Attachment Vertical (Metric)
- 3.9 m
- Overall Track Length (Imperial)
- 15, 1 ft, in.
- Overall Track Length (Metric)
- 4.6 m
- Track Length (Idler To Sprocket Center) (Imperial)
- 11, 9 ft, in.
- Track Length (Idler To Sprocket Center) (Metric)
- 3.6 m
- Tail Swing (From Swing Center) Small Counterweight (Imperial)
- 6, 4 ft, in.
- Tail Swing (From Swing Center) Small Counterweight (Metric)
- 1.9 m
- Tail Swing (From Swing Center) Medium Counterweight (Imperial)
- 6, 4 ft, in.
- Tail Swing (From Swing Center) Medium Counterweight (Metric)
- 1.9 m
- Tail Swing (From Swing Center) Medium Extended Counterweight (Imperial)
- 7, 4 ft, in.
- Tail Swing (From Swing Center) Medium Extended Counterweight (Metric)
- 2.2 m
- Maximum Boom Reach (To Attachment Pin) With Standard 22 ft Boom
- 22, 0 ft, in.
- Maximum Boom Reach (To Attachment Pin) With Standard 6.71 m Boom
- 6.7 m
- Minimum Boom Reach (To Attachment Pin) With Standard 22 ft Boom
- 6, 9 ft, in.
- Minimum Boom Reach (To Attachment Pin) With Standard 6.71 m Boom
- 2.0 m
- Cutting Swath, Boom Reach (To Attachment Pin) With Standard 22 ft Boom
- 15, 3 ft, in.
- Cutting Swath, Boom Reach (To Attachment Pin) With Standard 6.71 m Boom
- 4.6 m
- Maximum Boom Reach (To Attachment Pin) With Optional 20 ft Boom
- 20, 0 ft, in.
- Maximum Boom Reach (To Attachment Pin) With Optional 6.10 m Boom
- 6.0 m
- Minimum Boom Reach (To Attachment Pin) With Optional 20 ft Boom
- 7, 0 ft, in.
- Minimum Boom Reach (To Attachment Pin) With Optional 6.10 m Boom
- 2.13 m
- Cutting Swath, Boom Reach (To Attachment Pin) With Optional 20 ft Boom
- 13, 0 ft, in.
- Cutting Swath, Boom Reach (To Attachment Pin) With Optional 6.10 m Boom
- 3.96 m
- Ground Clearance, Single Grouser (Imperial)
- 29.0 in.
- Ground Clearance, Single Grouser (Metric)
- 736.6 mm
- Ground Clearance, Double Grouser (Imperial)
- 28.0 in.
- Ground Clearance, Double Grouser (Metric)
- 711.0 mm
- Ground Clearance, Triple Grouser (Imperial)
- 28.0 in.
- Ground Clearance, Triple Grouser (Metric)
- 711.0 mm
- Upperstructure Width, Standard (Imperial)
- 10, 4 ft, in.
- Upperstructure Width, Standard (Metric)
- 3.14 m
- Upperstructure Width, With Optional Walkway (Imperial)
- 11, 0 ft, in.
- Upperstructure Width, With Optional Walkway (Metric)
- 3.4 m
- Track Gauge (Imperial)
- 8, 9 ft, in.
- Track Gauge (Metric)
- 2.7 m
- Width Over Tracks With 24 in. Track Shoes
- 10, 9 ft, in.
- Width Over Tracks With 610 mm Track Shoes
- 3.3 m
- Width Over Tracks With 28 in. Track Shoes
- 11, 1 ft, in.
- Width Over Tracks With 711 mm Track Shoes
- 3.4 m
- Width Over Tracks With 30 in. Track Shoes
- 11, 3 ft, in.
- Width Over Tracks With 760 mm Track Shoes
- 3.4 m
- Width Over Tracks With 36 in. Track Shoes
- 11, 9 ft, in.
- Width Over Tracks With 914 mm Track Shoes
- 3.6 m
